자동 GND Via 생성

오늘도 놀로 다니다 패즈 디자인 파일 받아서 라우팅 연습하고, 자료 찾아보다가.

올립니다.

PADS에서 GND Via하는 방법입니다.

2007 기준인데 2009도 잘 되니 한번 해보세요..

모르는것 있으면 정규셈한테 A/S 하세요..
ㅋㅋ

자동 비아를 사용하는 이유는 수동으로 하면 일일이 다 찍어 주어야 되니깐.. 불편해서

여러므로 유용합니다.

GND VIA를 사용하는 목적은..
GND를 구석 구석 깔아주는 목적과 발열, 노이즈, 임피던스등등..

정규셈이 자세히 안 알려 줘서(책에 다 나와있다 책 찾아봐라...) 저도 처음에 고생을 했는데..
처음에 GND를 일일이 넷을 다 연결하고 Copper Pour 했는데..
회사 들어가니 보니 원시인이 도끼질 하는 방법입니다.
GND Copper를 다 씨우면 연결이고 뭐고 다 연결 되니깐.
그럴 필요 없고 나중에 패턴사이에 빈공간에 GND Via 만 사이사이에 추가해 주면 됩니다.

오늘 디자인 해 본것으로 예를 들어 볼까 합니다.

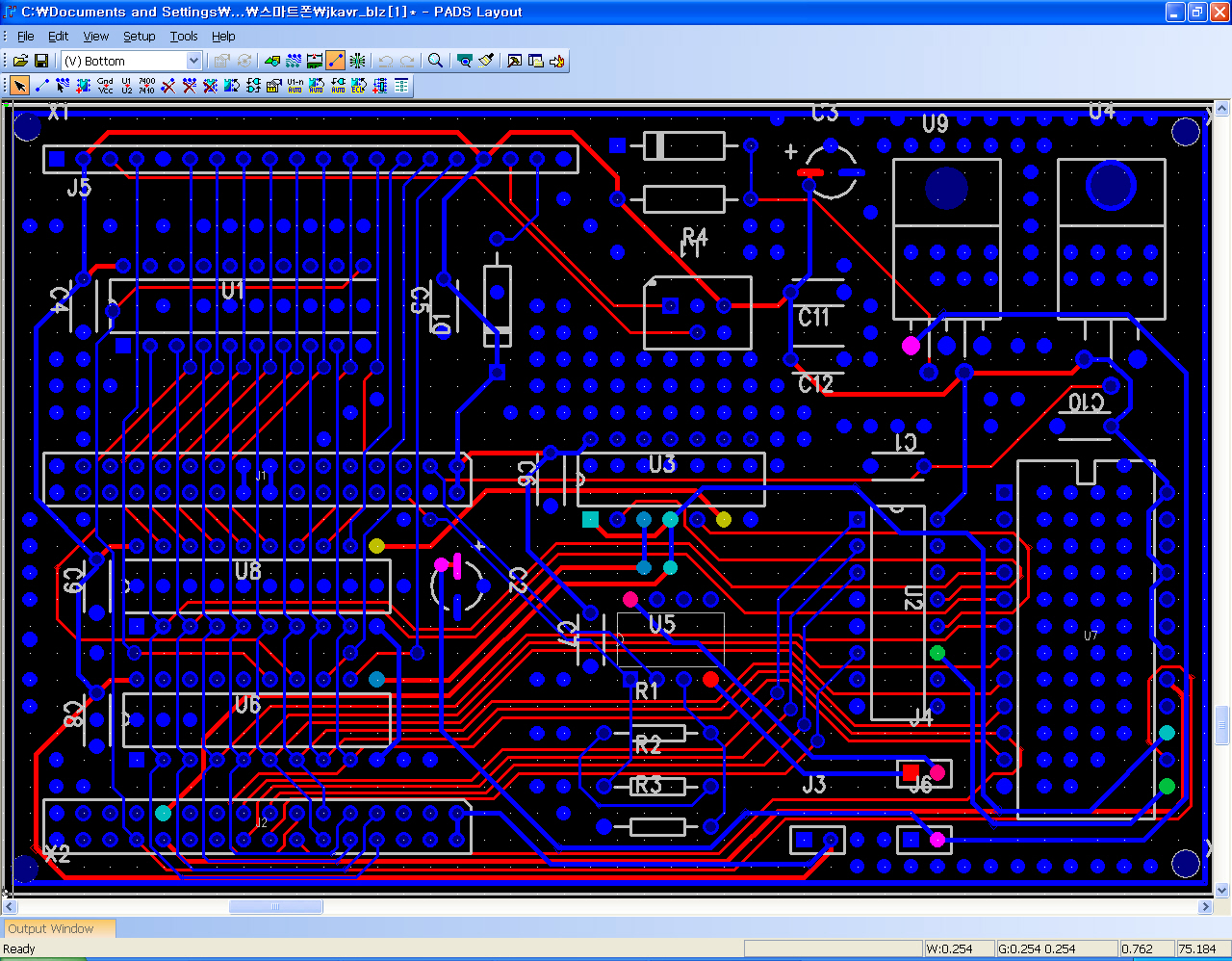

J1이라고 하는 실크에 GND 개 부분이 보일것입니다.
BUS Routing 중간에 있어서 GND 연결하기가 조금 까칠한데. 이걸 전 수동으로 GND VIA 처리를 해 보았습니다. GND 부분이 보이실꺼에요.. 일일이 찍는 다는것은 샆질이니깐요..

유용하게 사용하세요..
